昭通直流系统接地故障定位仪本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：信号发生器原理图信号接收器原理图三、技术指标1、信号发生器?输出信号频率：2.5Hz?信号空载输出电压：±20V±5％?信号电压幅值误差：＜5％?信号短路输出电流：≤80mA?输出口抗冲击能力：400V直流冲击?电源电压：AC220V±10％?电压频率：50Hz±5％?输入保险：200mA?功率：3W?体积：300mm×270mm×200mm2、信号接收器?信号电流检测灵敏度：0.5mA?信号发生器阻抗：40K?输出电流：2.5毫安?接收器显示：数字0-19?体积：210mm×100mm×32mm?A钳口尺寸：Φ50mm?B钳口尺寸：Φ7mm×9mm3、整机?检测接地电阻：300KΩ?检测电容：20μF?接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ?接地电容检测范围：3-60uF?接地电容测量精度：3-10uF 误差≤1uF四、仪器结构1、整机构成①信号发生器 ②信号接收器 ③A钳（大钳）④B钳（小钳） ⑤信号输出线 ⑥电源线2、信号发生器（见图1）图1 信号发生器面板图示意图【电源输入】：信号发生器工作时需要外接AC220V电源，该电源插座下部方框内有一保险丝（2A）。【电源开关】：开机时将开关标有“I”的一端按下，关机时将另一端标有“O”的一端按下。【输出指示】：打开电源后信号发生器即开始输出信号，信号输出正常时，输出指示灯会闪烁，表示有正常低频电压输出。【信号输出】：信号输出口。

<昭通>天正华意电气设备有限公司 便携式接地电阻测试仪昭通支持定制

昭通直流系统接地故障定位仪使用方法1．设备外观及各功能键说明分析仪外观示意图探测仪外观示意图2． 操作方法（1 ）分析仪接入直流系统关闭分析仪电源开关，将随设备配置的电源线一端插入分析仪，另一端按颜色分别接入直流系统的正极，负极与地线。棕：正极；蓝：负极；黄/绿：地确定接线无误之后开启电源开关，进入分析仪的主界面，如下图示：分析仪主界面开启电源开关后，分析仪电源指示灯亮，并自动识别系统电压等级，判断系统是否存在交流窜电故障，计算系统绝缘阻抗，并显示在LCD上，如果系统绝缘正常，正常指示灯亮，如果检测出系统正对地或负对地绝缘异常，则正接地或负接地告警指示灯亮。（2）探测仪自检将4节5号电池按标示放入探测仪电池仓中开启电源开关，进入探测仪主界面，如下图示：探测仪主界面当分析仪检测到系统有绝缘故障时，将探测仪采集器钳住分析仪的地线，用功能键将检测功能选择为故障探测功能，按下测试键进行检测，如果出现“通信测试…请稍候”的提示界面，请将探测仪靠近分析仪，检测开始后，探测仪将会出现接地检测波形图，检测过程图示如下：探测仪自检接地检测波形图图中向下箭头为信号同步辅助箭头，其出现在波形由高向低的转折处；探测仪检测时，会显示两个周期的信号波形图，实测波形图可能与上述图形有所差别，只要正确显示了两个周期的波形图则可判定设备自检正常。接地点方向指示箭头可以反映故障点相对测试点的方向，具体判断方法见后面关于“利用‘接地点方向’检测环路接地”的介绍。

<昭通>天正华意电气设备有限公司 便携式接地电阻测试仪昭通支持定制

昭通直流系统接地故障定位仪拨码开关工作状态开机显示强制信号模式检测范围/kΩ＠220V123限幅/V限流/mA关关关201992.0非强制模式0—100开关关502994.00—200关开关00996.00—50开开关x1998.00—600关关开201993.0强制模式0—100开关开502995.00—200关开开x2997.00—50开开开x3999.00—600设备出厂默认为开机显示998.0模式，即不限幅，限流1mA。强制信号模式：在强制信号模式下，如果系统接地阻抗发生变化，信号电流大小保持不变；在非强制信号模式下，如果系统接地阻抗发生变化，且变化超过一定门限值，分析仪重新计算信号电流大小。开机显示996.0模式下，分析仪工作在不发信号模式下。限幅在表格中表示为“x”表示该档位没有限幅。（4 ）检测技巧“钳单根”的检测方法如果是正极接地，将采集器钳在正极电缆上，检测方法同上；如果是负极接地，则钳在负极电缆上，检测方法同上。多回路线一起检测提高检测效率将采集器钳在这扎电缆上（注：采集器钳口必须能完全闭合），如果检测出绝缘正常，说明被检测的这扎电缆都没有接地故障；如果通过检测判断该扎线缆存在绝缘故障，说明被检测的这扎电缆中有一回路或多回路有接地故障，必须将该扎电缆分开检测。分析仪接入点说明根据直流系统接地故障的情况，将分析仪接到靠近蓄电池输出端的正、负母线和地线上。检测时，应使分析仪始终接在直流支路的电源端，而探测仪始终在直流支路的负荷端进行检测。

<昭通>天正华意电气设备有限公司 便携式接地电阻测试仪昭通支持定制
<昭通>天正华意电气设备有限公司 便携式接地电阻测试仪昭通支持定制

昭通直流系统接地故障定位仪使用时插入输出引线，通过其输出信号。信号发生器的接入：信号输出引线插入信号发生器，红夹夹母线，黑夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。3、信号接收器信号接收器面板(见图２) 图2　信号接收器面板图A钳接口：接标记为“A”的接收钳，此钳为大钳。B钳接口：接标记为“B”的接收钳，此钳为小钳。液晶屏：点阵式液晶显示器。电源开关：开机或者关机均按“ON/OFF”键。信号接收器的使用：用卡钳分别钳在与故障母线相联的各个主回路上，并分别看液晶显示器显示情况。绝缘值由低到高用0-19显示，01表示绝缘较差，19表示绝缘良好。当液晶显示器显示一较低的数值时，便可确定故障出现在此主回路上，然后再将卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到终的故障支路。检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。

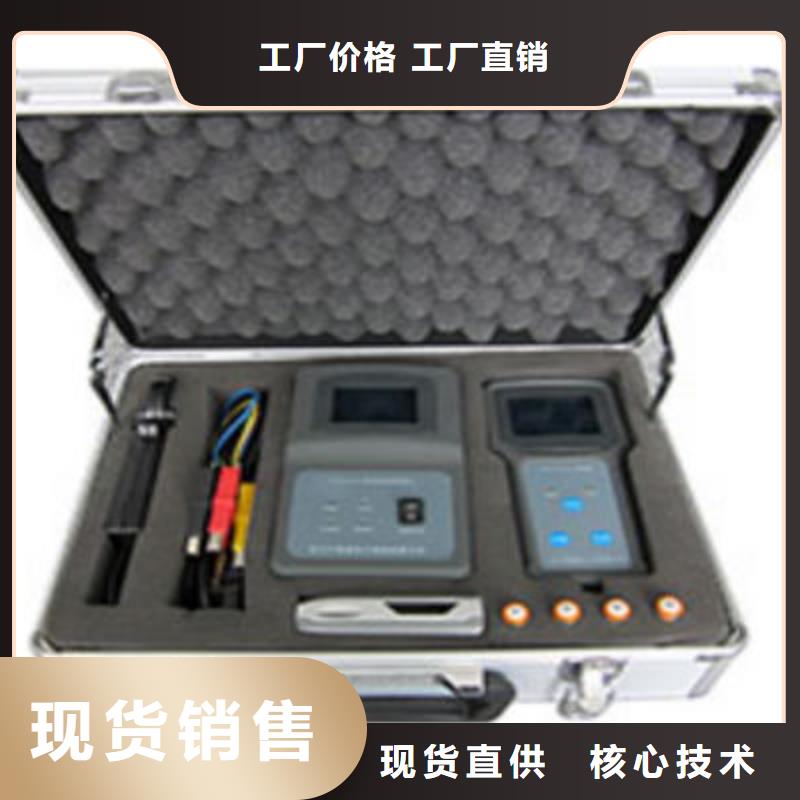

昭通直流系统接地故障定位仪 直流系统绝缘故障、直流互窜故障及交流窜电故障是一种易发生且对电力系统危害性较大的故障，危害电力系统正常运行。为了能够更好的帮助现场维护人员快速准确地找出直流故障，我公司通过多年努力，总结大量现场经验，开发出了直流接地查找仪。直流接地查找仪采用高精度电流钳表，利用故障回路中的直流电流差值进行故障查找与定位，将快速FFT变换技术引入到直流故障查找设备中，可以检测出各电压等级（24V，48V，110V，220V）直流系统中的各类绝缘故障、直流互窜故障、交流窜电故障。随着电力系统对运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地查找仪的基本要求。基于调频调幅技术的新型直流故 基于直流电流差值检测原理的新型直流接地查找仪引入快速FFT变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。二、装置结构及原理2．1 装置组成直流接地查找仪由系统分析仪、支路探测仪、采集器三部分组成

<昭通>天正华意电气设备有限公司 便携式接地电阻测试仪昭通支持定制

昭通直流系统接地故障定位仪TH-3000不仅重点解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确检测，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、装置构成及原理2.1 装置的构成该装置由信号发生器、故障检测器和信号采集器（钳表）三部分组成，信号发生器与直流系统正负母线和地相连，当直流系统出现接地故障后，它会自动产生一个低频小信号，故障检测器与钳表独立于信号发生器，故障检测器与钳表之间使用连接线相连，通过对待检测支路漏电流信号的采集、分析，从而判断出该支路的绝缘情况。 2.2 装置的工作原理定位装置的工作原理是：当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值)，直流系统电压监测装置发出警报时，将信号发生器接入直流系统的正、负母线和地之间。信号发生器自动判断直流系统电压等级，自动判断接地故障的极性、接地程度，自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小，形成信号输出的智能反馈，向直流正负母线和地间，发射适宜系统检测，对系统无影响的低频信号，并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。

<昭通>天正华意电气设备有限公司 便携式接地电阻测试仪昭通支持定制

昭通直流系统接地故障定位仪TH-3000不仅重点解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确检测，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、装置构成及原理2.1 装置的构成该装置由信号发生器、故障检测器和信号采集器（钳表）三部分组成，信号发生器与直流系统正负母线和地相连，当直流系统出现接地故障后，它会自动产生一个低频小信号，故障检测器与钳表独立于信号发生器，故障检测器与钳表之间使用连接线相连，通过对待检测支路漏电流信号的采集、分析，从而判断出该支路的绝缘情况。 2.2 装置的工作原理定位装置的工作原理是：当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值)，直流系统电压监测装置发出警报时，将信号发生器接入直流系统的正、负母线和地之间。信号发生器自动判断直流系统电压等级，自动判断接地故障的极性、接地程度，自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小，形成信号输出的智能反馈，向直流正负母线和地间，发射适宜系统检测，对系统无影响的低频信号，并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。

<昭通>天正华意电气设备有限公司 便携式接地电阻测试仪昭通支持定制
<昭通>天正华意电气设备有限公司 便携式接地电阻测试仪昭通支持定制

昭通直流系统接地故障定位仪 功能特点1．主要功能介绍系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；（系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，可实现0—999.9KΩ的测量；．交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中串入的交流电电压值，交流电压测量范围为0—280V；．支路绝缘阻抗测量功能，仪器测量每条支路的正负对地绝缘阻抗大小；支路接地故障点定位功能，仪器可实现接地故障支路接地故障点的定位功能；．电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（．具有不发信号接地查找功能，装置可以在不向系统注入任何信号的条件下实现接地故障点的定位；（方向显示功能，对于测试出有接地指示的支路，仪器将会有方向指示箭头提示用户接地点与所查找接地点之间的相对方向，提高查找效率。绝缘指数分析功能，在使用接地功能检测时，检测完一条支路后，探测仪会显示该条支路的绝缘指数情况，供用户参考分析。（．波形曲线显示功能，在使用探测仪对被测支路绝缘状况进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找。

<昭通>天正华意电气设备有限公司 便携式接地电阻测试仪昭通支持定制 <昭通>天正华意电气设备有限公司

昭通直流系统接地故障定位仪使用时插入输出引线，通过其输出信号。信号发生器的接入：信号输出引线插入信号发生器，红夹夹母线，黑夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。3、信号接收器信号接收器面板(见图２) 图2　信号接收器面板图A钳接口：接标记为“A”的接收钳，此钳为大钳。B钳接口：接标记为“B”的接收钳，此钳为小钳。液晶屏：点阵式液晶显示器。电源开关：开机或者关机均按“ON/OFF”键。信号接收器的使用：用卡钳分别钳在与故障母线相联的各个主回路上，并分别看液晶显示器显示情况。绝缘值由低到高用0-19显示，01表示绝缘较差，19表示绝缘良好。当液晶显示器显示一较低的数值时，便可确定故障出现在此主回路上，然后再将卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到终的故障支路。检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。

昭通直流系统接地故障定位仪便携式直流接地检测仪是新一代直流接地故障测试仪。它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的处理大大提高了检测范围与抗干扰能力；采用了的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。TH-3000便携式直流接地检测仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障，均能迅速地查找出接地点，准确率达到100％。本仪器与国内外同类型的仪器相比具有以下优点：使用简单。
